Debitul de fluid în țevile din oțel HDG (galvanizat la cald) este un aspect crucial în diverse aplicații industriale și comerciale. În calitate de furnizor principal de țevi de oțel HDG, înțeleg importanța calculelor precise ale debitului și modul în care acestea influențează eficiența și performanța sistemelor de transport de fluide. În acest blog, vom aprofunda în factorii care influențează debitul de fluid în țevile de oțel HDG și vom explora cum să-l optimizăm pentru diferite scenarii.
Înțelegerea fluxului de fluid în conducte
Fluxul de fluid în conducte poate fi clasificat în două tipuri principale: flux laminar și flux turbulent. Fluxul laminar are loc atunci când fluidul se mișcă în straturi paralele cu amestecare minimă între ele. Acest tip de curgere se caracterizează printr-o mișcare lină și ordonată a particulelor de fluid. Pe de altă parte, fluxul turbulent este caracterizat de mișcarea haotică și neregulată a particulelor fluide, rezultând o amestecare semnificativă între straturi.
Trecerea de la fluxul laminar la cel turbulent este determinată de o mărime adimensională numită numărul Reynolds (Re). Numărul Reynolds se calculează folosind următoarea formulă:
[ Re = \frac{\rho v D}{\mu} ]
unde:
- (\rho) este densitatea fluidului
- (v) este viteza fluidului
- (D) este diametrul conductei
- (\mu) este vâscozitatea dinamică a fluidului
Pentru debitul în conducte, un număr Reynolds sub aproximativ 2000 indică un flux laminar, în timp ce un număr Reynolds peste 4000 indică un flux turbulent. Între 2000 și 4000, fluxul este considerat a fi într-o regiune de tranziție.
Factori care afectează debitul de fluid în conductele de oțel HDG
Mai mulți factori pot influența debitul de fluid în țevile de oțel HDG. Înțelegerea acestor factori este esențială pentru proiectarea și operarea sistemelor eficiente de transport al fluidelor.
Diametrul conductei
Diametrul conductei are un impact semnificativ asupra debitului fluidului. Conform legii lui Hagen - Poiseuille pentru curgerea laminară într-o țeavă circulară, debitul volumetric (Q) este proporțional cu puterea a patra a razei țevii (r) (sau pătratul diametrului (D)):
[ Q=\frac{\pi r^{4}\Delta P}{8\mu L}=\frac{\pi D^{4}\Delta P}{128\mu L} ]
unde (\Delta P) este diferența de presiune la capetele conductei, (\mu) este vâscozitatea dinamică a fluidului și (L) este lungimea conductei.
În debitul turbulent, relația dintre debit și diametru este mai complexă, dar, în general, creșterea diametrului conductei va crește debitul pentru o anumită diferență de presiune.
Lungimea conductei
Lungimea conductei afectează și debitul. Pe măsură ce fluidul curge prin conductă, acesta suferă pierderi prin frecare din cauza interacțiunii dintre fluid și peretele conductei. Aceste pierderi prin frecare cresc cu lungimea conductei. Conform ecuației Darcy - Weisbach, pierderea de sarcină (h_f) datorată frecării într-o țeavă este dată de:
[ h_f = f\frac{L}{D}\frac{v^{2}}{2g} ]
unde (f) este factorul de frecare Darcy, (L) este lungimea conductei, (D) este diametrul conductei, (v) este viteza fluidului și (g) este accelerația datorată gravitației.
O conductă mai lungă va duce la o pierdere de sarcină mai mare, ceea ce înseamnă că este necesară o presiune mai mare pentru a menține un debit dat.
Vâscozitatea fluidului
Vâscozitatea fluidului este un alt factor important. Fluidele vâscoase, cum ar fi uleiul, au o rezistență mai mare la curgere în comparație cu fluidele mai puțin vâscoase, cum ar fi apa. În fluxul laminar, debitul este invers proporțional cu vâscozitatea fluidului, așa cum se arată în legea lui Hagen - Poiseuille. În debitul turbulent, efectul vâscozității este mai complex, dar, în general, fluidele cu vâscozitate mai mare vor avea debite mai mici pentru o anumită diferență de presiune.
Materialul conductei și rugozitatea suprafeței
Materialul conductei și rugozitatea suprafeței acesteia pot afecta, de asemenea, debitul. Țevile din oțel HDG au o suprafață interioară netedă datorită procesului de galvanizare, care reduce pierderile prin frecare în comparație cu țevile cu suprafață rugoasă. Rugozitatea suprafeței țevii afectează valoarea factorului de frecare Darcy (f). O suprafață mai netedă a țevii va duce la un factor de frecare mai mic, ceea ce înseamnă mai puțină pierdere de sarcină și un debit mai mare pentru o anumită diferență de presiune.
Calcularea debitului de fluid în conductele de oțel HDG
Pentru a calcula debitul de fluid în conductele de oțel HDG, putem folosi diverse metode în funcție de tipul debitului (laminar sau turbulent) și de datele disponibile.
Flux Laminar
Pentru fluxul laminar, putem folosi legea lui Hagen - Poiseuille, așa cum am menționat mai devreme. Dacă știm diferența de presiune (\Delta P), lungimea (L), diametrul (D) și vâscozitatea (\mu) fluidului, putem calcula debitul volumetric (Q).
Flux turbulent
Pentru debitul turbulent, putem folosi ecuația Darcy - Weisbach în combinație cu ecuația Colebrook pentru a calcula factorul de frecare (f). Ecuația lui Colebrook este o ecuație implicită dată de:
[ \frac{1}{\sqrt{f}}=-2,0\log\left(\frac{\epsilon/D}{3,7}+\frac{2,51}{Re\sqrt{f}}\right) ]
unde (\epsilon) este rugozitatea absolută a peretelui conductei.
Odată ce am calculat factorul de frecare (f), putem folosi ecuația Darcy - Weisbach pentru a calcula pierderea de sarcină (h_f). Dacă știm diferența de presiune disponibilă (\Delta P) și pierderea de sarcină (h_f), atunci putem calcula debitul folosind ecuația energiei.
Aplicații ale țevilor din oțel HDG și considerații privind debitul
Țevile din oțel HDG sunt utilizate pe scară largă în diverse aplicații, inclusiv sisteme de alimentare cu apă, sisteme de drenaj și transportul fluidelor industriale.
Sisteme de alimentare cu apă
În sistemele de alimentare cu apă, debitul este crucial pentru a asigura o alimentare adecvată cu apă a consumatorilor. Diametrul conductei, lungimea și diferența de presiune trebuie proiectate cu atenție pentru a satisface cererea. De exemplu, într-un sistem rezidențial de alimentare cu apă, debitul necesar pentru un singur robinet poate fi relativ scăzut, dar atunci când mai multe robinete sunt utilizate simultan, debitul total poate crește semnificativ.
Sisteme de drenaj
În sistemele de drenaj, debitul este important pentru a asigura eliminarea eficientă a apelor uzate. Diametrul conductei și panta trebuie proiectate pentru a preveni înfundarea și pentru a asigura un drenaj adecvat. Un debit mai mare poate ajuta la îndepărtarea resturilor și la prevenirea blocajelor.
Transportul fluidelor industriale
În aplicațiile industriale, cum ar fi fabricile de procesare chimică și rafinăriile de petrol, debitul fluidelor trebuie controlat cu precizie pentru a asigura funcționarea corectă a proceselor. Țevile din oțel HDG sunt adesea folosite datorită rezistenței și durabilității lor la coroziune.
Produsele noastre HDG pentru țevi de oțel

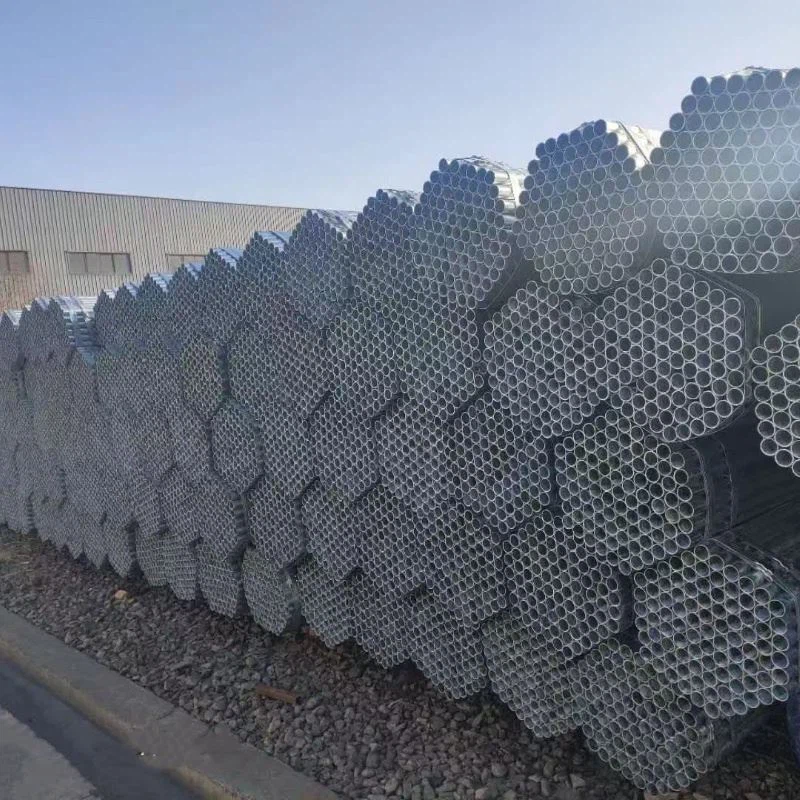

În calitate de furnizor de țevi de oțel HDG, oferim o gamă largă de produse pentru a satisface diferitele nevoi ale clienților. Produsele noastre includȚeavă din oțel galvanizat EN39,Țeavă GI Hot Dip, șiBS1387 Teava din otel galvanizat. Aceste țevi sunt fabricate din oțel de înaltă calitate și sunt supuse unui proces strict de galvanizare pentru a asigura o acoperire cu zinc uniformă și durabilă.
Țevile noastre sunt disponibile în diferite diametre, lungimi și grosimi de perete pentru a se potrivi diferitelor aplicații. De asemenea, oferim asistență tehnică pentru a ajuta clienții noștri să selecteze conducta potrivită pentru nevoile lor specifice și să calculeze debitul adecvat.
Contactați-ne pentru achiziții
Dacă aveți nevoie de țevi de oțel HDG pentru proiectul dvs., vă invităm să ne contactați pentru achiziție. Echipa noastră cu experiență vă poate oferi informații detaliate despre produse, oferte și sfaturi tehnice. Indiferent dacă sunteți un antreprenor la scară mică sau o întreprindere industrială la scară largă, ne angajăm să vă oferim produse de înaltă calitate și servicii excelente.
Referințe
- White, FM (2011). Mecanica fluidelor. McGraw - Hill.
- Munson, BR, Young, DF și Okiishi, TH (2013). Fundamentele mecanicii fluidelor. Wiley.
